【スバルR2(RC1)】エンジン警告灯点灯からのO2センサー交換方法

2024 2/21
車
2021年1月25日2024年2月21日
  • URLをコピーしました!

当サイトではアフィリエイト広告を利用して商品を紹介しています。

R2のエンジン警告灯が点灯しました。

走行に支障はないですが、このままだと車検に通らないのでどうにかしないといけません。

行きつけの整備工場に持っていくと「多分O2センサー。交換なら35,000円。」とのことでした。

O2センサー交換ならDIYでも可能なので、自分で何とかしてみることにしました。

目次

エンジン警告灯の原因を特定する

STEP

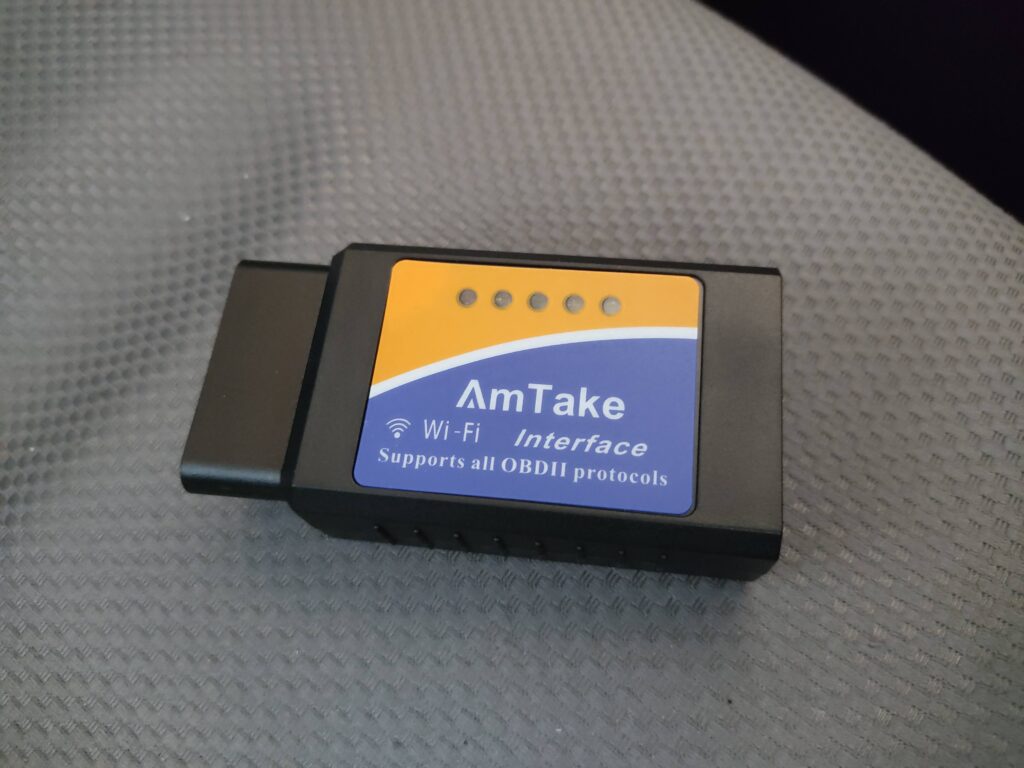

診断機を用意する。

「警告灯の原因はO2センサー」はあくまでも推測なので、まずはエンジン警告灯の原因を特定しなければなりません。

だからと言って本格的な診断機を買う必要はなく、スマホと簡易診断機があればOKなのです。


リンク

STEP
アプリを用意する。

画像に alt 属性が指定されていません。ファイル名: Screenshot_20210102-134926232-1024x536.jpg

診断用アプリも山ほどありますが、こちらは色々と厄介。

さくっと接続してくれればいいのですが、そう上手くはいきません。

無料だから文句は言えないんですけど、海外製アプリがほとんどなので操作が分かりづらい。

設定にあれこれ悩むより、アプリをいくつかインストールして試す方法を採ってみました

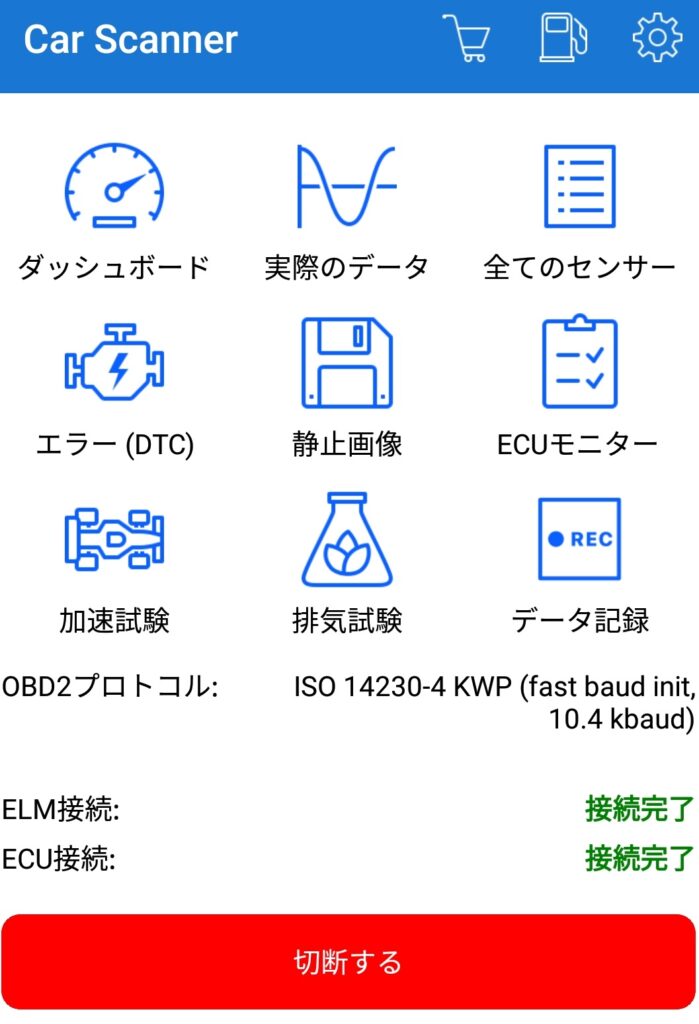

すると「Car Scanner」というアプリがあっさりと繋がりました。

STEP

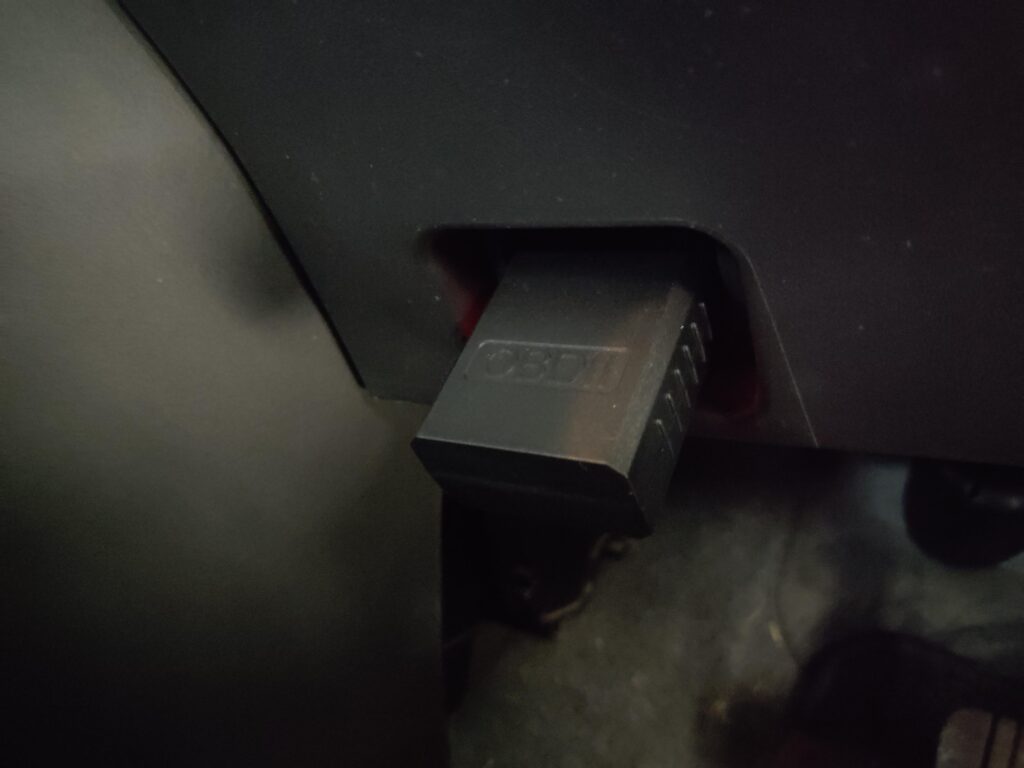

ELM327をR2のOBDコネクタに挿す。

OBDコネクタは運転席左側足下にあります。

STEP

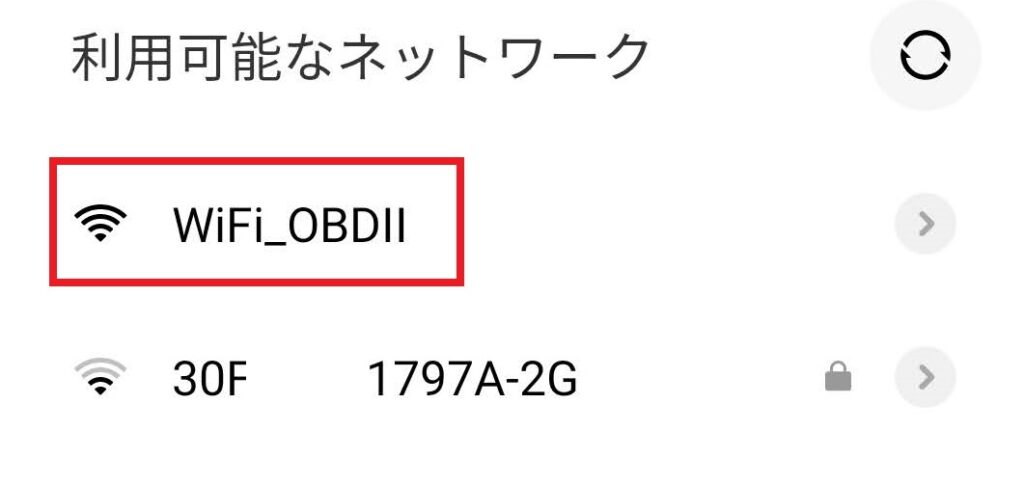

スマホとELM327を接続する。

ELM327の機種によりWi-FiかBluetoothでスマホと接続します。

ネットワーク一覧に「OBDⅡ」と表示されます。

STEP
各種ステータスを入力する。

メーカー目地や排気量などの入力を求められる場合があります。

排気量に660ccが無かったので700ccを選択したけど大丈夫でした。

STEP

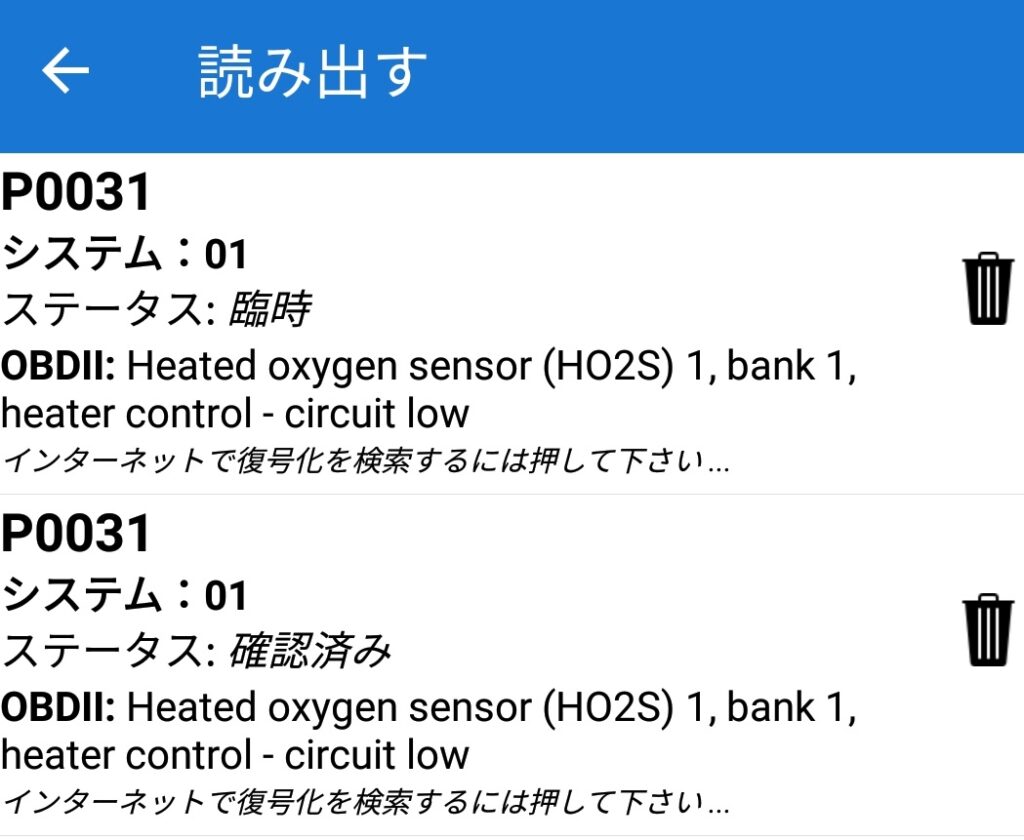

エラーコードを読み込む。

「oxygen sensor bank 1」なのでエキマニ側のO2センサーに異常があるようです。

ちなみにこれはAndroid端末なのでiPhoneユーザーは別途調べてみてください

R2のO2センサー交換に必要なもの

O2センサー


リンク

R1、R2、ステラ共通のO2センサーです。

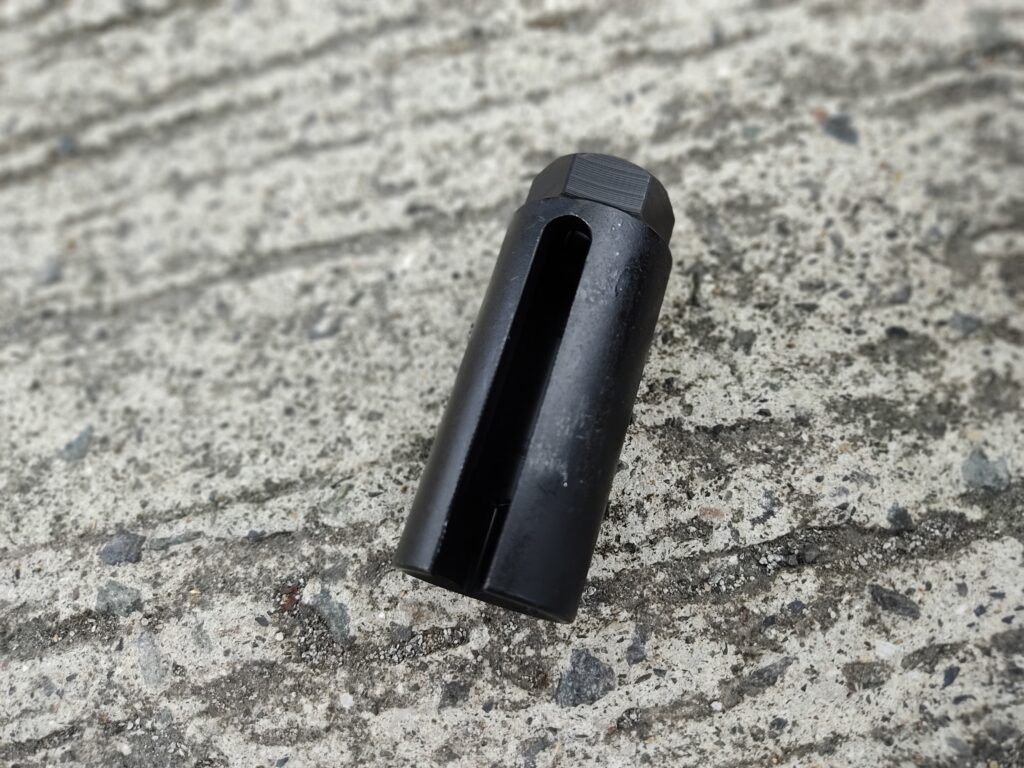

O2センサーソケット


リンク

O2センサー交換には専用のソケットが必要です。

スリットがセンサーのコードを逃がす役割をします。

ラチェット


リンク

ソケットを回すために使います。

ラチェットセットがあればDIYに何かと便利なのでオススメです。

R2のO2センサー交換方法

STEP

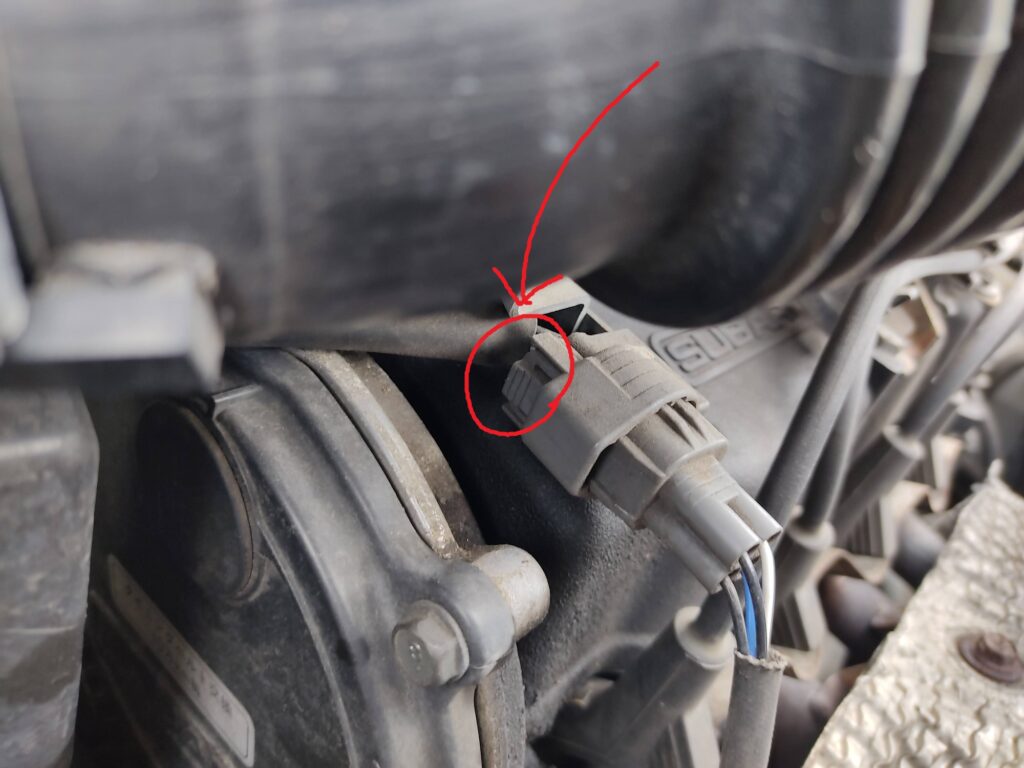

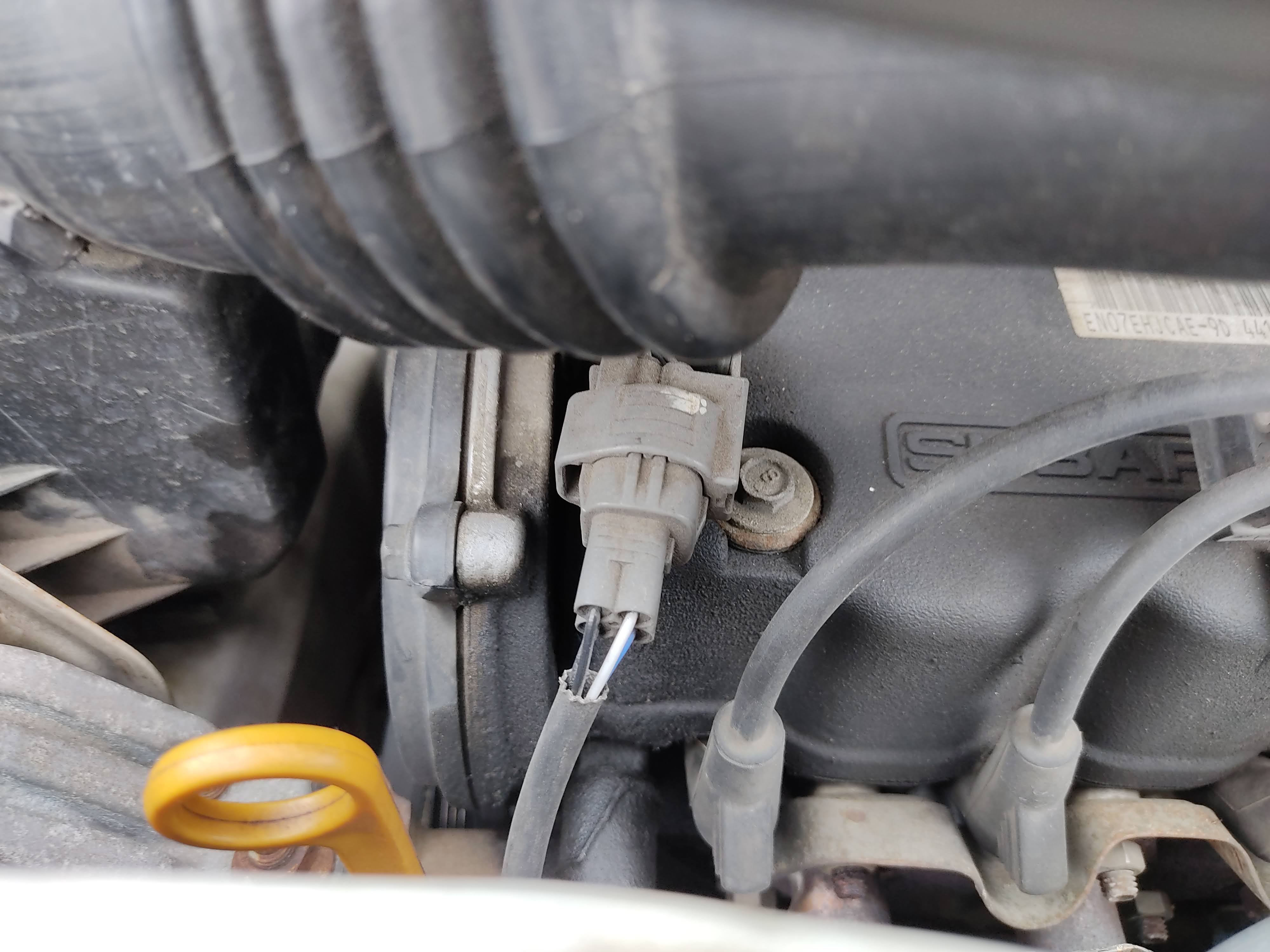

O2センサーのカプラーを外す。

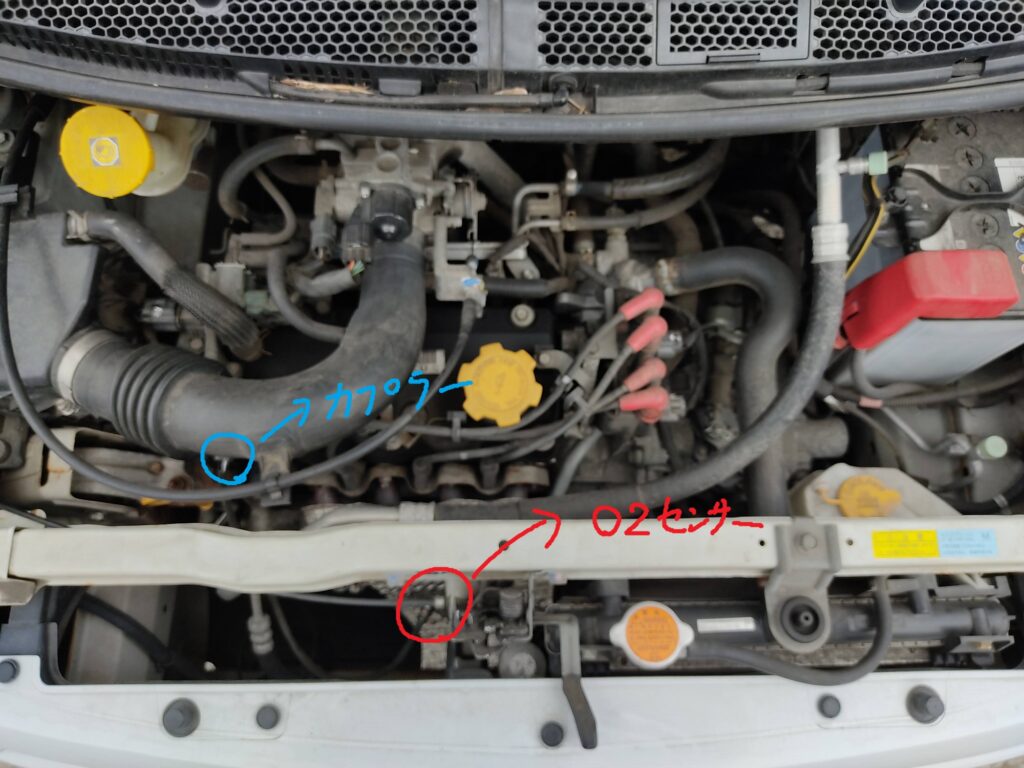

カプラーの位置はエンジンルーム左側です。

劣化でプラスチックが硬化して外しにくいかもしれません。

STEP

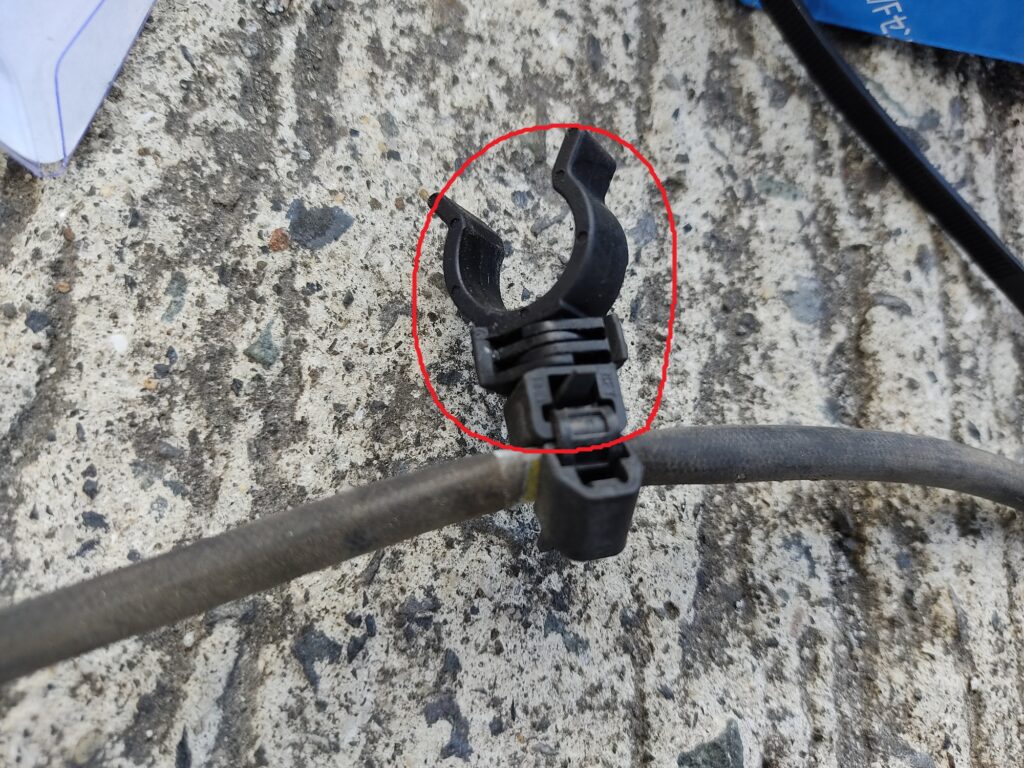

アダプターを入れ替える。

コードの途中にアダプターがあります。

古いコードから取り外して新しいコードに付け替えます。

画像に alt 属性が指定されていません。ファイル名: IMG_20210117_143502-1024x768.jpg

コードとアダプターの固定は結束バンドで代用できます。

今回はO2センサーに結束バンドが付属していたのでそれを利用しました。

STEP

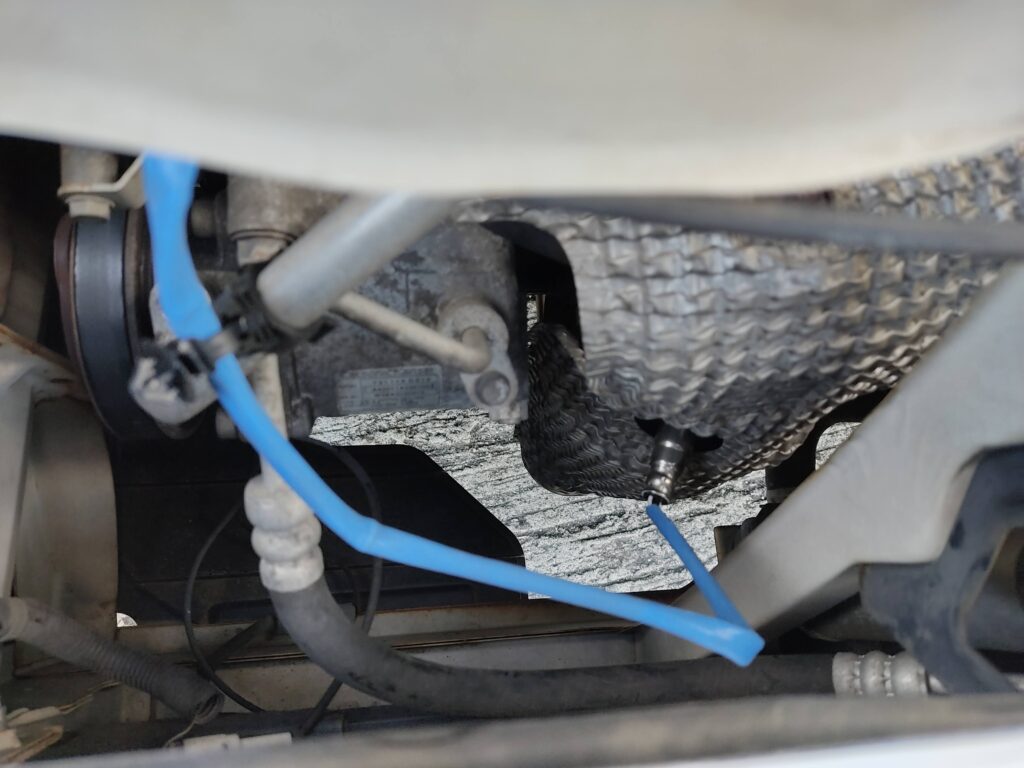

O2センサーを外す。

スペースに余裕があるので作業しやすいです。

画像に alt 属性が指定されていません。ファイル名: IMG_20210117_142824-1024x768.jpg

ソケットをセットします。

画像に alt 属性が指定されていません。ファイル名: IMG_20210117_142844-1024x768.jpg

ラチェットでグイっと回せば簡単に緩みます。

緩んだあとは手で回します。

STEP
O2センサーを取り付ける。

逆の手順で取り付けて完成です。

まとめ

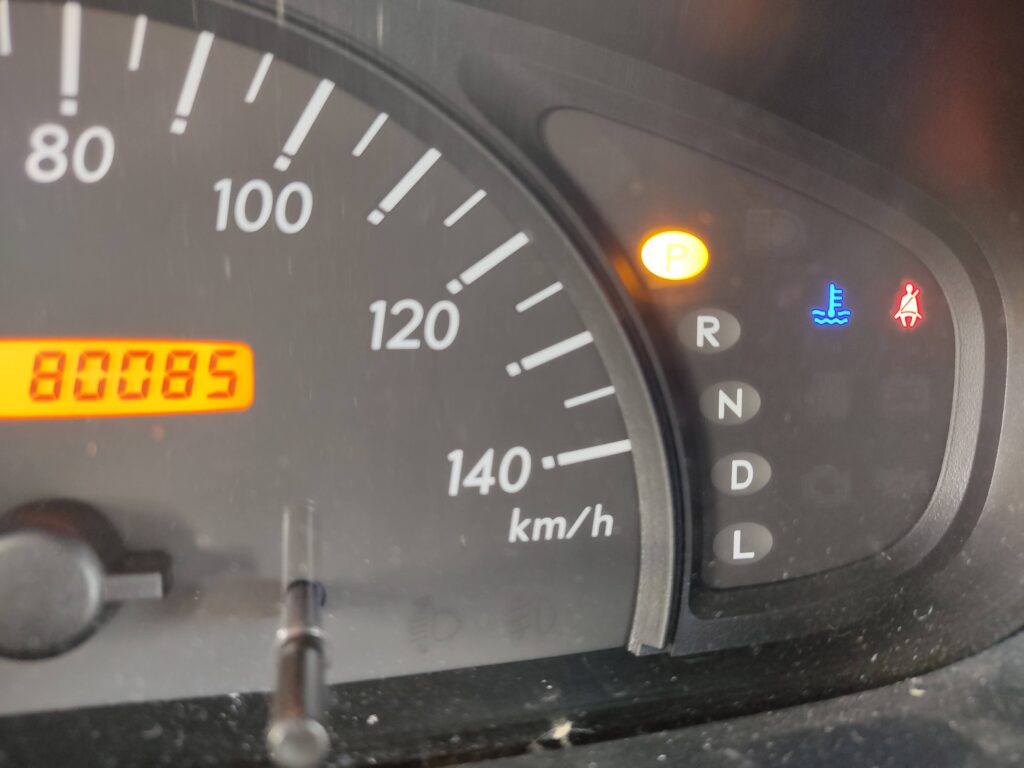

警告灯が無事消えました。

作業時間は20分ほどで難しくないので、できそうと思ったらぜひチャレンジしてみてください。
